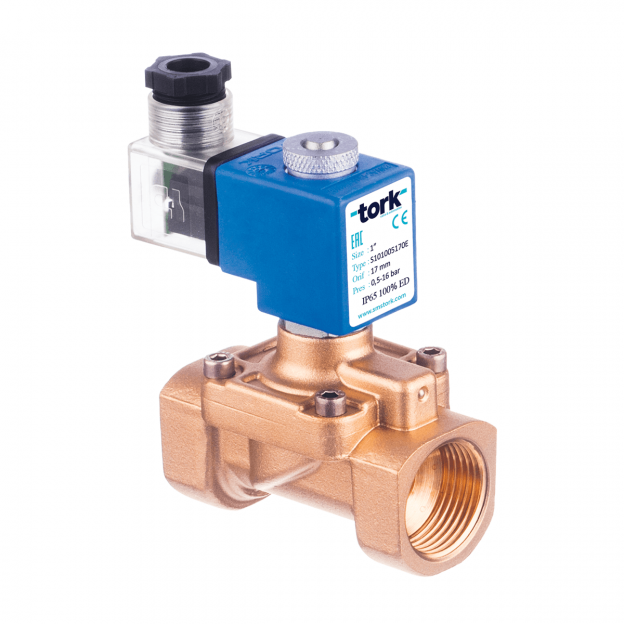

S1010 Genel Maksat Solenoid Vana
S1010 Genel Maksat Solenoid Vana
Uygulama |
: |
Hava, Su, Gaz |
Ölçü |
: |
1/8″, 1/4″ Direkt Çekmeli (orifise göre değişiklik göstermektedir) |
|
3/8″…2″ Pilot Kumandalı | |
Çalışma Basıncı |
: |
0…16 Bar (1/8″, 1/4″) |
|
0,5…16 Bar (3/8″…2″ ) | |
Kovan, Çekirdek |
: |
Paslanmaz |
Gövde |
: |
Pirinç |
Diyafram |
: |
NBR, istek üzerine EPDM, VİTON, PTFE |
Akışkan Sıcaklıklığı |
: |
-10°C…80 °C |
Pozisyon |
: |
Normalde Kapalı |
Bobin Voltajı |
: |
230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
Koruma Sınıfı |
: |
IP65, IP68 (10 metrede 72 saat su altında test edilmiştir), isteğe bağlı ATEX Exproof |
S1010 Genel Maksat Solenoid Vanalar 1/8” ile 2” arası ölçüleri bulunmaktadır. 1/8”..1/4” 0-16 bar (orifise göre değişiklik göstermektedir), direkt çekmeli; 3/8”..2” 0,5-16 bar, pilot kumandalıdır. Normalde kapalı modeldir.
Hava, su ve gaz akışkanları için uygundur. Arıtma, boya sanayi, çimento, araç üstü ekipman, gıda, şeker gibi çeşitli sektörlerde kullanılabilmektedir.
Solenoid vanalar akışkanlar üzerinde en çok kullanılan kontrol elemanlarıdır. Solenoid vanaların görevleri akışı sağlamak, akışı kesmek, dozajı ayarlamak ya da iki akışkanın karışmasını sağlamak olarak özetlenebilir. Solenoid vanalar kompakt yapıda olmaları, düşük maliyetleri ve uzun ömürlü olmaları sebebiyle proses hatlarında tercih edilmektedir.
Solenoid vanaların filtre ile kullanılması tavsiye edilir. Eğer kullanılan akışkanda kum, kir gibi partiküllü bir akışkan varsa bu vananın çalışmasını engelleyecek, ömrünü kısaltacaktır.
Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.
Ürün Kod Numarası | Bağlantı Ölçüsü | Orifis Ölçüsü (mm) | Basınç (bar) | KV lt/ dk | Diyafram / Oring | Ağırlık (kg) | |
Min | Max | ||||||
S1010.00.018 | 1/8″ | 1,8 | 0 | 16 | 1,6 | NBR | 0,36 |
S1010.00.025 | 1/8″ | 2,5 | 0 | 12 | 3,2 | NBR | 0,36 |
S1010.00.030 | 1/8″ | 3 | 0 | 10 | 4,6 | NBR | 0,36 |
S1010.00.040 | 1/8″ | 4 | 0 | 9 | 6,4 | NBR | 0,36 |
S1010.00.050 | 1/8″ | 5 | 0 | 7 | 9,2 | NBR | 0,36 |
S1010.00.060 | 1/8″ | 6 | 0 | 5 | 11 | NBR | 0,36 |
S1010.01.018 | 1/4″ | 1,8 | 0 | 16 | 1,6 | NBR | 0,35 |
S1010.01.025 | 1/4″ | 2,5 | 0 | 12 | 3,2 | NBR | 0,35 |
S1010.01.30 | 1/4″ | 3 | 0 | 10 | 4,6 | NBR | 0,35 |
S1010.01.040 | 1/4″ | 4 | 0 | 9 | 6,4 | NBR | 0,35 |
S1010.01.050 | 1/4″ | 5 | 0 | 7 | 9,2 | NBR | 0,35 |
S1010.01.060 | 1/4″ | 6 | 0 | 5 | 11 | NBR | 0,35 |
S1010.02 | 3/8″ | 12,5 | 0,5 | 16 | 48 | NBR | 0,69 |
S1010.03 | 1/2″ | 14,5 | 0,5 | 16 | 70 | NBR | 0,73 |
S1010.04 | 3/4″ | 17 | 0,5 | 16 | 90 | NBR | 0,81 |
S1010.05 | 1″ | 17 | 0,5 | 16 | 90 | NBR | 0,98 |
S1010.06 | 1 1/4″ | 30 | 0,5 | 12 | 250 | NBR | 2,65 |
S1010.07 | 1 1/2″ | 39 | 0,5 | 12 | 370 | NBR | 2,55 |
S1010.08 | 2″ | 46 | 0,5 | 12 | 450 | NBR | 2,98 |
