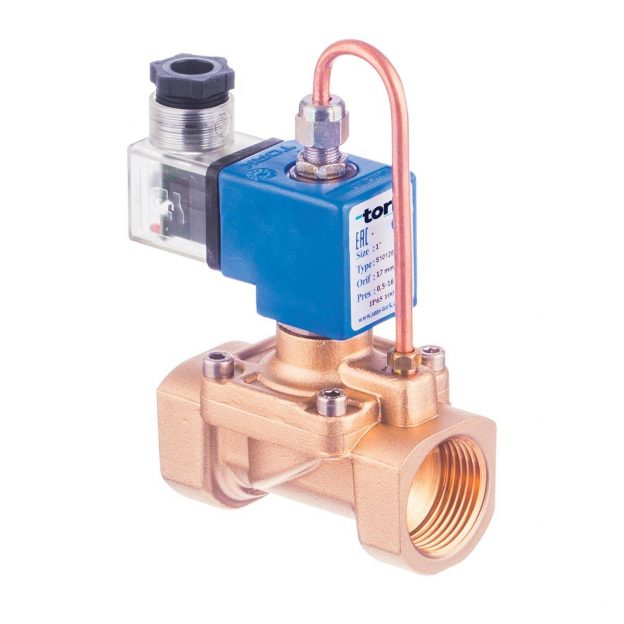

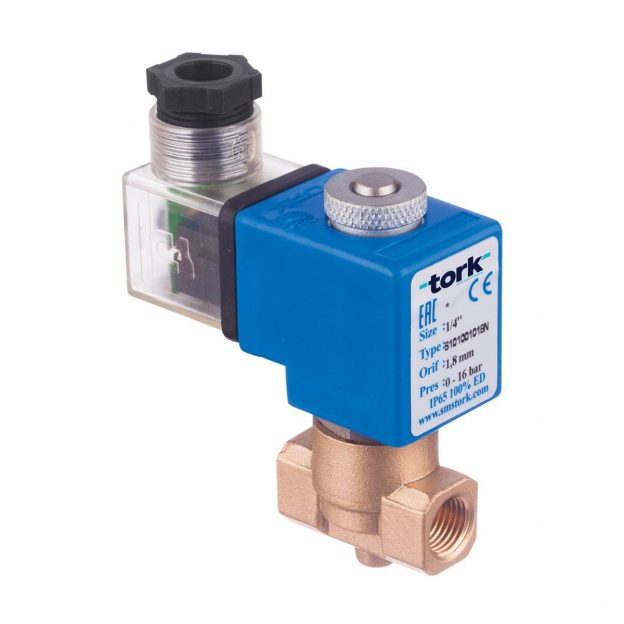

S1013 ve S1014 Genel Maksat Solenoid Vana
S1013 ve S1014 Genel Maksat Solenoid Vana
| Uygulama |
: |
Hava, Su, Gaz |
| Ölçü |
: |
1/8″, 1/4″ Direkt Çekmeli, 3/8″…1″ Pilot Kumandalı |
| Çalışma Basıncı |
: |
0…100 Bar (1/8”…1/4”) (orifise göre basınç değişmektedir); 0,5… 40 Bar (3/8”…1”) |
| Kovan, Çekirdek |
: |
Paslanmaz |
| Gövde |
: |
Pirinç |
| Diyafram |
: |
NBR (1/8″, 1/4″), TEFLON + NBR (3/8″, 1″) |
| Akışkan Sıcaklığı |
: |
-10°C…160 °C |
| Pozisyon |
: |
S1013 Normalde Kapalı, S1014 Normalde Açık |
| Bobin Gerilimi |
: |
230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
| Koruma Sınıfı |
: |
IP65 ( isteğe bağlı Exproof ) |
S1013 ve S1014 Genel Maksat Solenoid Vanalar yüksek basınç uygulamalarında kullanılır, büyük orifise sahiptir. S1013 normalde kapalı ve direkt çekmeli, pilot kumandalı; S1014 normalde açık ve pilot kumandalıdır. Su ve sıvı akışkanlar için uygundur. Enerji ve makine imalatçıları sektörlerinde tercih edilir.
Solenoid vanalar akışkan kontrolünde en çok tercih edilen kontrol elemanlarıdır. Proses hattında akışı sağlamak, akışı kesmek, akışkanın karışmasını sağlamak veya dozajı ayarlamakta kullanılır. Düşük maliyet, kompakt yapıları, hızlı devreye alınmaları ve uzun ömürlü olmaları sebebiyle tercih edilir.
Kum, toz veya kirli akışkan içeren proseslerde filtre ile kullanılması tavsiye edilir. Aksi takdirde partiküllü akışkan, vana içinde birikecek ve akışkanın geçmesin engelleyecektir.
%100 yerli üretilen TORK solenoid vanalarda bakım için gerekli olan, zarar görmüş parçaları; orijinal TORK yedek parça ürünleri ile temin edebilirsiniz.
| Ürün Kod Numarası | Bağlantı Ölçüsü | Orifis Ölçüsü (mm) | Basınç (bar) | KV lt/ dk | Diyafram / Oring | Ağırlık (kg) | |
| Min | Max | ||||||
| S1013.00.010 | 1/8″ | 1 | 0 | 100 | 0,5 | NBR | 0.36 |
| S1013.00.018 | 1/8″ | 1,8 | 0 | 50 | 1,6 | NBR | 0,36 |
| S1013.00.025 | 1/8″ | 2,5 | 0 | 20 | 3,2 | NBR | 0,36 |
| S1013.01.010 | 1/4″ | 1 | 0 | 100 | 0,5 | NBR | 0,35 |
| S1013.01.018 | 1/4″ | 1,8 | 0 | 50 | 1,6 | NBR | 0,35 |
| S1013.01.025 | 1/4″ | 2,5 | 0 | 20 | 3,2 | NBR | 0,35 |
| S1013.02 | 3/8″ | 12,5 | 0,5 | 40 | 48 | NBR-TEFLON | 0,69 |
| S1013.03 | 1/2″ | 14,5 | 0,5 | 40 | 70 | NBR-TEFLON | 0,73 |
| S1013.04 | 3/4″ | 17 | 0,5 | 40 | 90 | NBR-TEFLON | 0,81 |
| S1013.05 | 1″ | 17 | 0,5 | 40 | 90 | NBR-TEFLON | 0,98 |
| S1014.02 | 3/8″ | 12,5 | 0,5 | 40 | 48 | NBR-TEFLON | 0,71 |
| S1014.03 | 1/2″ | 14,5 | 0,5 | 40 | 70 | NBR-TEFLON | 0,74 |
| S1014.04 | 3/8″ | 17 | 0,5 | 40 | 85 | NBR-TEFLON | 0,82 |
| S1014.05 | 1″ | 17 | 0,5 | 40 | 90 | NBR-TEFLON | 0,99 |
