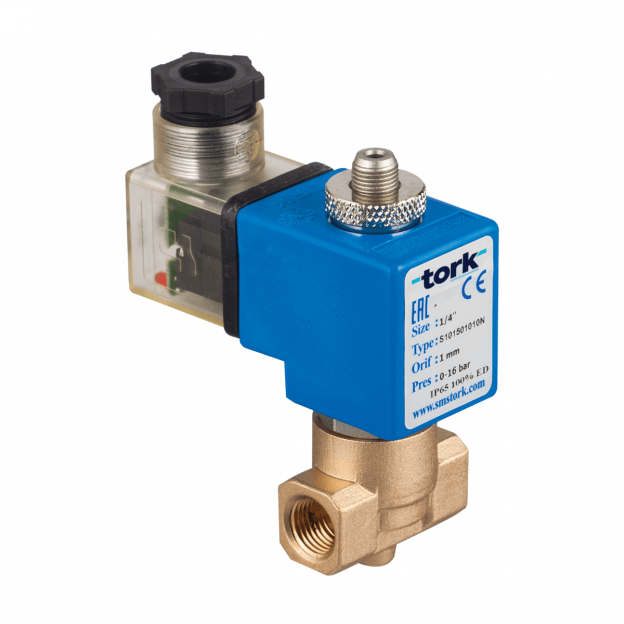

S1015 ve S1016 Genel Maksat Solenoid Vana
S1015 ve S1016 Genel Maksat Solenoid Vana
| Uygulama | : | Hava , Su , Gaz, ( kirli akışkanlarda valf girişine filtre konması önerilir) |
| Ölçü | : | 1/8″, 1/4″ Direk Çekmeli |
| Basınç | : | 0,5…16Bar , (0…16 Bar – 1/8″, 1/4″) |
| Kovan , Çekirdek | : | Paslanmaz |
| Gövde | : | Pirinç |
| Diyafram | : | VİTON |
| Sıcaklık | : | -10°C…160 °C |
| Pozisyon | : | S1015 Normalde Kapalı 3/2, S1016 Normalde Açık 3/2 |
| Bobin Gerilimi | : | 230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
| Koruma Sınıfı | : | IP65 ( isteğe bağlı Exproof ) |
S1015 ve S1016 Serisi Genel Maksat Solenoid Vana 3/2 yollu solenoid valftir. S1015 normalde kapalı, S1016 normalde açık modeldir ve direkt çekmelidir. Bobin elektriklendiğinde, akışkanın geçtiği delik (orifis) direkt kapatılır ya da direkt açılır. “Direkt çekmeli” adını buradan alır.
Su, hava, gaz gibi akışkanlarda kullanılır. Pistonlu vanalar ve patlaç valflerde egzoz çıkışlarında tercih edilir. Kirli akışkanlarda filtre ile kullanılması tavsiye edilir. Aksi takdirde akışkanın içindeki partiküler vanayı tıkayacak ve vananın arızalanmasına yol açacaktır.
TORK Solenoid Vanalar geniş basınç aralığı, akış hızı ve orifis seçeneklerine sahiptir. Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.
Orijinal TORK marka yedek parçalar firmamızdan temin edilebilir.
| rün Kod Numarası | Bağlantı Ölçüsü | Orifis Ölçüsü (mm) | Δp Basınç (bar) | KV lt/ dk | Diyafram / Oring | Ağırlık (kg) | |||
| Min | Max | Opsiyon | |||||||
| S1015.00.018 | 1/8″ | 1,8 | 0 | 6 | 1,6 | Viton | NBR | EPDM | 0,37 |
| S1015.00.025 | 1/8″ | 2,5 | 0 | 3 | 3,2 | Viton | NBR | EPDM | 0,37 |
| S1015.01.018 | 1/4″ | 1,8 | 0 | 6 | 1,6 | Viton | NBR | EPDM | 0,36 |
| S1015.01.025 | 1/4″ | 2,5 | 0 | 3 | 3,2 | Viton | NBR | EPDM | 0,36 |
| S1016.00.015 | 1/8″ | 1,5 | 0 | 14 | 1,6 | Viton | NBR | EPDM | 0,37 |
