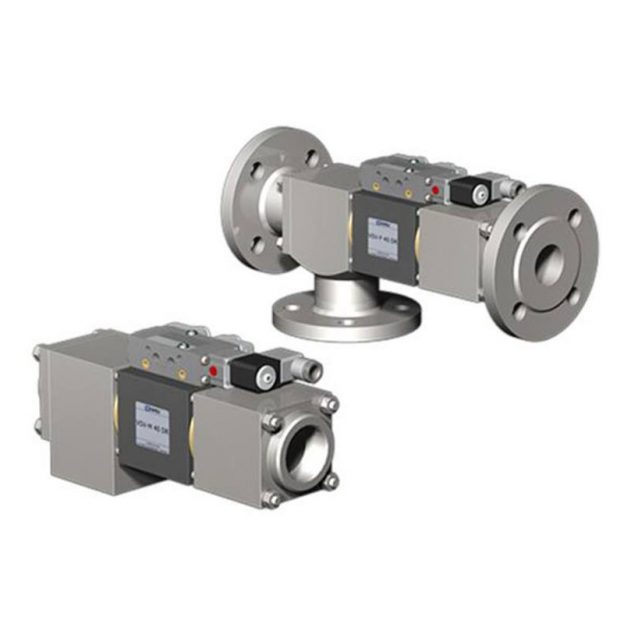

VSV-M / VSV-F Coaxsial Solenoid Vana
VSV-M / VSV-F Coaxsial Solenoid Vana
| 2/2 yollu direk çekmeli coaxsial selenoid vana VSV-M :Dişli Bağlantı VSV-F:Flanşlı Bağlantı | ||||||||
| Orifis | DN 40 – 250 | |||||||
| Çalışma Basıncı | PN 0 – 40 Bar | |||||||
| Bağlantı Tipi | Dişli / flanşlı | |||||||
| Pozisyon NK normalde kapalı selenoid vana | Pozisyon NA normalde | |||||||
| açık selenoid vana | ||||||||
| Teknik Özellikler | ||||||||
| Çalışma Şekli | : | Basınç balanslı yay geri dönüşlü sistem. | ||||||
| Pozisyon | : | NK – normalde kapalı, NA – normalde açık | ||||||
| Gövde Malzemelesi | : | Alüminyum, Prinç, galvanizli çelik, , nikel kaplı prinç, nikel kaplı çelik, mınatıslanmayan metal, paslanmaz çelik | ||||||
| Sızdırmazlık Elamanı | : | NBR, PTFE, FPM, EPDM, Özel uygulamalara farklı sızdırmazlık elamanı. | ||||||
| Akışkan | : | Gaz, sıvı, jel, yüksek vizkositeli sıvı, macun ve hamur, korozif akışkan, asit | ||||||
| Çalışma Operasyonu | : | Pnömatik 5/2 Yollu namur selenoid vana veya, hidrolik 4/2 kontrol vanası | ||||||
| Kontrol Valf Montajı | : | NAMUR, ISO 1 | ||||||
| Çalışma Voltajı | : | DC 24 V / AC 230 V | ||||||
| Soket | : | Plug acc. DIN EN 175301-803, form A, LED | ||||||
| Koruma Sınıfı | : | IP 65 | ||||||
| Enerjide Kalma Süresi | : | ED 100% | ||||||
| Akış Yönü | : | A > B | ||||||
| B > A (Δp 16 bar max.) her iki yöne | ||||||||
| Vakum | : | Kaçak oranı < 10-6 mbar·l·s-1 | ||||||
| Opsiyon | : | Özel dişli bağlantı, özel flanşlı bağlantı, normalde açık pozisyon, damping, limit switch , el kontrol ünitesi, onaylı belge, özel voltaj, plug M 12 x 1, terminal kutusu. Exproof ATEX zone 1ve zone 2 | ||||||
| Sipariş | Orifis | Dişli Bağlantı | Flanş | Basınç Aralığı | Kv | Akışkan | Ortam Sıcaklığı | Açma Kapama [ms] |
| Tipi | [mm] | Ölçü | Bağlantı ölçüsü | [bar] | Değeri | Sıcaklığı | açık/kapalı | |
| A > B | ||||||||
| VSV- M / VSV- F 40 | DN 40 | G 1 1 /2 – G2 | PN 16 / 40 | 0 – 16 / 40 | 31.0 m³ /h | -20 °C … +160 °C | -20 °C … +160 °C | 100 / 3000 |
| VSV- M / VSV- F 50 | DN 50 | G 2 | PN 16 / 40 | 0 – 16 / 40 | 43.0 m³ /h | -20 °C … +160 °C | -20 °C … +160 °C | 150 / 3000 |
| VSV- F 65 | DN 65 | – | PN 16 / 40 | 0 – 16 / 40 | 68,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 200 / 3000 |
| VSV- F 80 | DN 80 | – | PN 16 / 40 | 0 – 16 / 40 | 90,0 m³ /h | -20 °C … +160 °C | -20 °C … +160 °C | 200 / 3000 |
| VSV- F 100 | DN 100 | – | PN 16 / 40 | 0 – 16 / 40 | 140,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 300 / 3000 |
| VSV- F 125 | DN 125 | – | PN 16 / 40 | 0 – 16 / 40 | 196,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 400 / 3000 |
| VSV- F 150 | DN 150 | – | PN 16 / 40 | 0 – 16 / 40 | 274,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 600 / 3000 |
| VSV- F 200 | DN 200 | – | PN 16 | 0 – 16 | 450,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 800 / 3000 |
| VSV- F 250 | DN 250 | – | PN 16 | 0 – 16 | 650,0 m³ / h | -20 °C … +160 °C | -20 °C … +160 °C | 1500 / 3000 |
